亚德客气缸使用速度:SC、MA系列气缸30-80mm/s SDA、TN系列气缸:30-500mm/s 无杆、滑台气缸:50-400mm/s
计算1
计算2
计算 例子
Copy

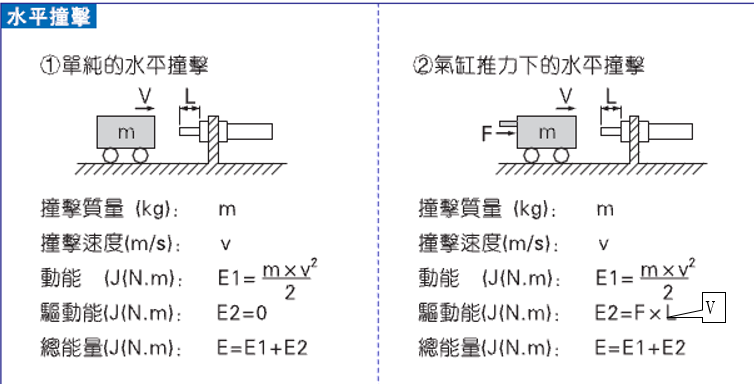

计算1
动能{J(N.m)} E1
计算2
动能{J(N.m)} E2
总能量{J(N.m)} E1+E2

能量单位

焦尔joule,J; 千焦(KJ); 兆焦(MJ); 千兆焦(GJ);太焦(TJ).  1J能量是指用1牛顿的力把1000g物体移动1m所需要的能量(或所作的功),因此焦耳又称为牛顿米。

1TJ=1000GJ,1GJ=1000MJ,1MJ=1000kJ,1kJ=1000J,  1J=1 N.m 1KJ=0.239kcal= 0.948 Btu

应用案例:

GZ14226升高器全检机中,

气缸:SC-32*150-S  出力:402

负载总质量约:19.2KG   缓冲行程:6mm

代入上面公式中得出总能量为:4.812

正常选择需考虑安全系数*2

由上可得出:ACA1210-1缓冲器适用;(最大吸收能量为10NM),行程10mm使用6mm在范围内。


此工具的结果仅供参考!
