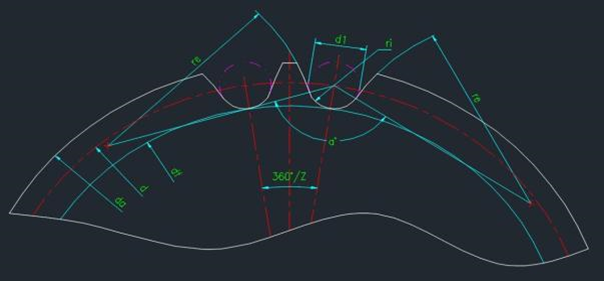

链轮齿廓设计
Date：2025-05-25
HTML
保存结果
我的结果
*
齿数Z：
*
节距（P）：
*
滚子直径（d1）：
*
内节内宽b1：
*
取da：
*
取re：
*
取ri：
*
取a：
计算
重置
例子
Copy
结果
计算的参数代号
公式
计算结果
分度圆直径：
d＝P/sin（180°/Z）
齿顶圆直径：
damax＝d＋1.25P-d1
damin=d+(1-1.6/Z）P－d1
齿根圆直径：
df＝d－d1
齿宽
齿侧圆弧半径：
remax＝0.008d1（Z*Z+180）
remin＝0.12d1（Z+2）
滚子定位圆弧半径：
\(r_{imax}=0.505d_1 + 0.069\sqrt[3]{d_1}\)
rimin＝0.505d1
滚子定位角：
amin＝120°-90°/Z
amax＝140°-90°/Z
此工具的结果仅供参考！
