链轮参数计算

Date：2025-05-25
保存结果 我的结果

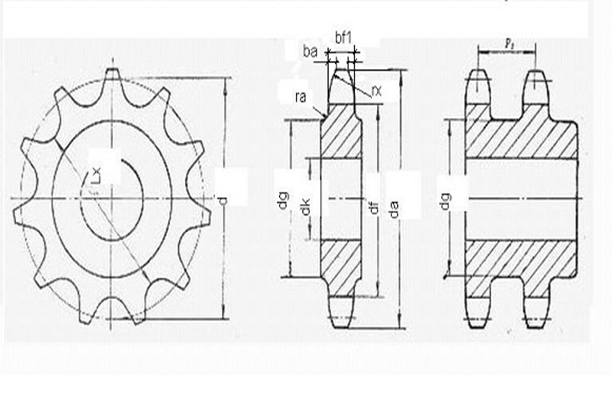

常数量 设定量 中间计算量 d da df dg bf1 ba rx ra
链号 节距p 节内宽b1 滚子直径d1 齿数z 中间量sin180/z 中间量ctg180/z 分度圆直径d 齿顶圆直径da 齿根圆直径df 齿侧凸缘直径dg≤ 齿宽bf1 倒角宽ba 倒角半径rx≥ 凸缘圆角ra
08A 0.111964474 8.875245628 113.4288362 119.5736195 105.4788362 99.21561947 7.3005 1.524 12.7 0.508
10A 0.125333231 7.915815225 126.662337 134.2360667 116.502337 108.9885667 8.93 1.905 15.875 0.635
12A 0.098017139 10.15317056 194.3537657 203.7048992 182.4437657 173.5678992 11.9415 2.286 19.05 0.762
16A 0.164594587 5.992671563 154.3185617 165.9298577 138.4385617 126.0138577 14.9625 3.048 25.4 1.016
20A 0.164594587 5.992671563 192.8982021 207.4123221 173.8482021 157.7173221 17.955 3.81 31.75 1.27
24A 0.125333231 7.915815225 303.9896088 322.1665601 281.7596088 262.6925601 23.959 4.572 38.1 1.524
28A 0.111964474 8.875245628 397.0009266 418.5076681 371.6009266 349.2546681 23.959 5.334 44.45 1.778

1748160069481

此工具的结果仅供参考！
