链轮齿槽形状计算工具

Date：2025-05-27
保存结果 我的结果
请输入齿数 齿数Z
链条参数
基本参数 链条编号 06B 08A 08B 10A 10B 12A 12B 16A 16B 20A 20B
节距P
滚子外径d1

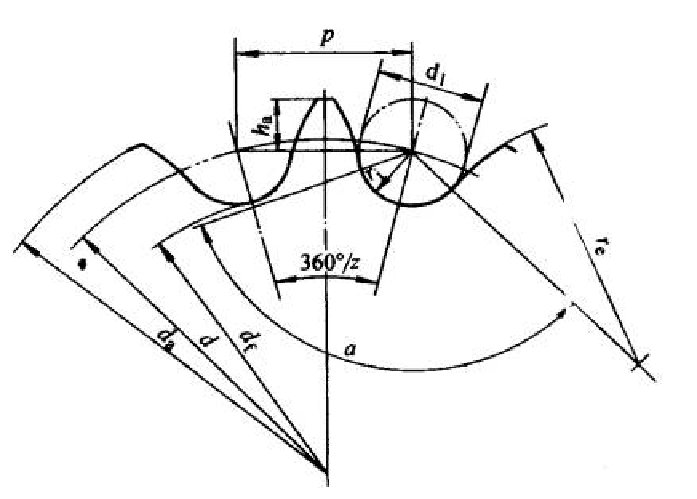

名 称 符号 最大齿槽形状--公式 最大齿槽形状
齿侧圆弧半径 re \[ r_{min}=0.008\ d_{1}(z + 180) \] 54.86  23.82  25.60  47.14  30.56  35.83  36.31  47.77  47.77  57.30  57.30
滚子定位圆弧半径 ri \[ r_{max}=0.505d_{1}+0.069\sqrt[3]{d_{1}^{2}} \] 3.33  4.14  4.44  5.28  5.28  6.17  6.25  8.19  8.19  9.80  9.80
滚子定位角 α(°) \[ \gamma_{min}=120^{\circ}-\frac{90^{\circ}}{z} \] 117.00  113.57  113.57  115.50  113.57  113.57  113.57  113.57  113.57  113.57  113.57
名 称 符号 最小齿槽形状--公式 最小齿槽形状
齿侧圆弧半径 re \[ r_{emax}=0.12d_{1}(z + 2) \] 24.38  15.21  16.34  26.82  19.51  22.87  23.17  30.49  30.49  36.58  36.58
滚子定位圆弧半径 ri \[ r_{emin}=0.505d_{1} \] 3.21  4.00  4.30  5.13  5.13  6.01  6.10  8.02  8.02  9.62  9.62
滚子定位角 α(°)

\(\alpha_{max}=140^{\circ}-\frac{90^{\circ}}{z}\)

 137.00  133.57  133.57  135.50  133.57  133.57  133.57  133.57  133.57  133.57  133.57
此工具的结果仅供参考！
