凸轮分割器选型
>

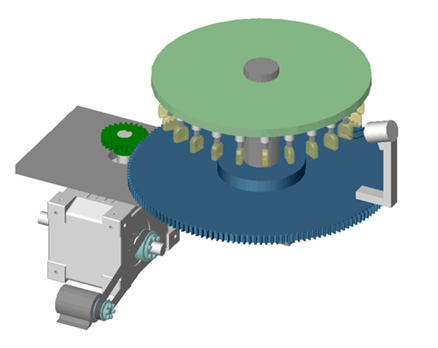

齿轮分割驱动计算
Date：2025-05-24
HTML
保存结果
我的结果
*
间歇分割定位等份(N)
*
每分割驱动时间(t1)
sec
*
每分割定位时间(t2)
sec
*
入力轴回转数(N)
rpm
*
大齿轮直径(D2)
cm
*
大齿轮重量(W2)
kg
*
小齿轮直径(D1)
cm
*
小齿轮重量(W1)
kg
*
夹具重量m1
kg/组
*
工件重量m2
kg/组
*
夹具数量(N1)
Pcs
*
夹具固定的节圆半径Re（PCD/2）
cm
*
转盘底部,支撑有效半径(Rf)
cm
*
回转盘直径D
cm
*
回转盘厚度Dh
cm
*
安全系数fe
m
*
摩擦系数u
m
*
假设马达效率Z
m
凸轮曲线系修正正弦曲线
*
最大非向性速度……....(Vm)
m/s
*
最大非向性加速度…....(Am)
m/s
*
凸轮最大扭力系数…....(Qm)
m/s
计算
重置
例子
Copy
结果
凸轮转位角度θ
19.86
度
选择的实际负载Te要大于
6.65
kg. m
需要电机功率要大于
0.32
kw
摩擦扭矩
1.01
(kg. m)
静扭矩(惯性扭矩)
2.31
kg.m
计算过程
计算的参数代号
计算公式
计算结果
单位
回转盘重量( 钢件)W3
D2²π/4*Dt*ρ*1/1000
kg
夹具总重量(W4)
m1×N1
kg
工件总重量W5
m2×N1
kg
小齿轮惯性矩(I1)
( W1×R1^2 )/(2*G )
(kg.m.S^2)
大齿轮惯性矩(I2)
(W2×R2^2)/(2*G)
(kg.m.S^2)
回转盘惯性矩(I3)
W3×R2²/2G
(kg . m . S^2)
夹具惯性矩(I4)
( W4×Re^2)/G
(kg . m . S^2)
工件惯性矩(I5)
W5*Re²2²/G
(kg . m . S^2)
出力轴最大角加速度(α1)
72×π×Am×N²/(S×(θ/m)²)
(rad / S^2)
静扭矩(惯性扭矩)(Ti)
Ti1+Ti2
(kg / m)
工作圆盘惯性扭矩Ti2
(I2+ I3+I4+I5)*(N/N1)^2*α2*(N1/N)
(kg / m)
小齿轮惯性扭矩Ti1
I1*α1
(kg / m)
摩擦扭矩(Tf)
u * w * R * (N / N1)
(kg / m)
作功扭矩(Tw) 在间歇分割时没有作功,因此 Tw = 0
以上总负载扭矩(Tt)
Ti + Tf + Tw
(kg / m)
实际负载扭矩…(Te)
Tt*fc
(kg / m)
入力轴扭矩(Tc)
360/(S*θ)*Qm*Te
(kg / m)
计算所须之马力(P)
(Tc*n)/(975*Z)
KW
注:入力轴起动负载扭矩视为0 , 因此 Tca =0
此工具的结果仅供参考！
