轴向齿廓及尺寸计算
Date：2025-05-27
HTML
保存结果
我的结果
链条编号
06B
08A
08B
10A
10B
12A
12B
16A
16B
20A
20B
24B
基本参数
节距
P
滚子直径
d1
排距
pt
内链节内宽
b1
内链板高度
h2

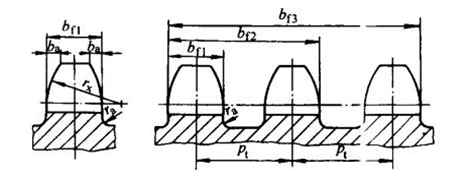

轴向齿廓及尺寸
名称
符号
计算公式
备注
06B
08A
08B
10A
10B
12A
12B
16A
16B
20A
20B
24B
p≤12.7
p>12.7
p≤12.7
p>12.7
齿
宽
单排
bf1
0.93b1
0.95b1
p>12.7时，经制造厂同意，亦可使用p≤12.7时的齿宽。 B1-内链节内宽，查表33.2-2
5.32
7.30
7.21
8.93
9.17
11.94
11.10
14.96
16.17
17.96
18.58
24.13
双排、三排
0.91b1
0.93b1
5.21
7.14
7.05
8.74
8.97
11.69
10.86
14.65
15.83
17.58
18.19
23.62
齿侧倒角
ba公称=0.13P
适用于其余A或B系列链条
1.24
1.65
1.65
2.06
2.06
2.48
2.48
3.30
3.30
4.13
4.13
4.95
齿侧半径
rx
rx公称=P
9.53
12.70
12.70
15.88
15.88
19.05
19.05
25.40
25.40
31.75
31.75
38.10
排数
m
m
m>1
双排齿全宽
bfm
bfm=(m-1)pt+bf1
m-排数
15.45
21.52
20.97
26.85
25.56
34.47
30.32
43.94
47.71
53.34
91.09
71.98
