压缩弹簧设计

Date：2025-05-31
保存结果 我的结果
线径 d=φ 内径 Di=
有效卷数 Na= 总卷数 Nt= 10.5
左   座卷数 Nzl= 左座研削补正系数 Gnl=
右   座卷数 Nzr= 右座研削补正系数 Gnr=
横弹性系数 G= （SW-C、SWP-A、SWP-B   =78500N/mm2
  SUS304-WPB =68500N/mm2
弹性系数 k= 0.46876 k＝G*d4/（8*Na*（Di+d）3）
提供的力 N= 发生形变的长度 L= 4.27
形变时长度 L1= 自由时的长度 L0= 13.3
密着高度 Hs= 4.725
密着时荷重 Ps= 4.00395
弹簧系数 C= 9.88889 C=(Di+d)/d

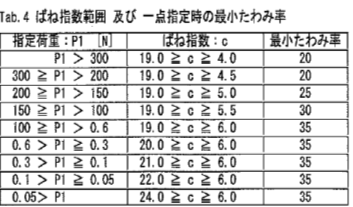

注：弹簧系数C数值，必须符合下面要求。
压力修正系数 k= 1.14657 k=（4C-1)/(4C-4)+0.615/C

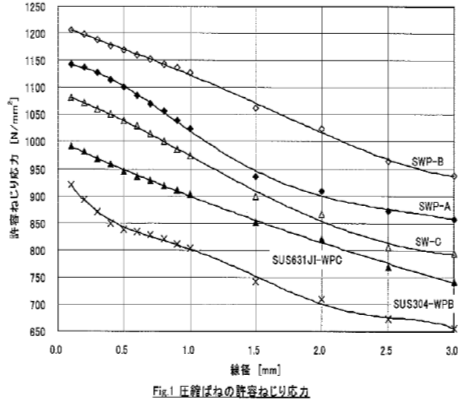

压缩容许压力 ∫emax= 注：∫emax具体数值，根据材料，从下面表格读取。
最大允许荷重 Pmax= 5.96135 Pmax=∫emax*∏*d3/(8*(Di+d)*k)
荷重比 Rp= 33.55% 注：Rp的数值必须在20%-80%之间，才能说明弹簧设计合理。
计算 例子

1748675175343(1)

1748675882185

此工具的结果仅供参考！
