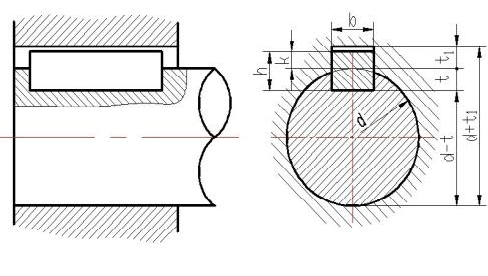

平键和键槽的标准尺寸规格表
Date：2025-05-26
HTML
保存结果
我的结果
轴径
键
键 槽
公称直径d
公称尺寸b×h
宽 度
深 度
半径 r
b
偏 差
轴t
毂t1
较松
一般
较紧
轴H9
毂D10
轴N8
毂JS9
轴毂P9
公称
偏差
公称
偏差
最大
最小
6~8
2×2
2
0.025
0.06
-0.004
±0.0125
-0.006
1.2
0.1
1
0.1
0.08
0.16
＞8~10
3×3
3
0
0.02
-0.029
-0.031
1.8
0
1.4
0
＞10~12
4×4
4
0.03
0.078
0
±0.015
-0.012
2.5
1.8
＞12~17
5×5
5
0
0.03
-0.03
-0.042
3
2.3
0.16
0.25
＞17~22
6×6
6
3.5
2.8
＞22~30
8×7
8
0.036
0.098
0
±0.018
-0.015
4
0.2
3.3
0.2
＞30~38
10×8
10
0
0.04
-0.036
-0.051
5
0
3.3
0
0.25
0.4
＞38~44
12×8
12
0.043
0.12
0
±0.0215
-0.018
5
3.3
＞44~50
14×9
14
0
0.05
-0.043
-0.061
5.5
3.8
＞50~58
16×10
16
6
4.3
＞58~65
18×11
18
7
4.4
＞65~75
20×12
20
0.052
0.149
0
±0.026
-0.022
7.5
4.9
0.4
0.6
＞75~85
22×14
22
0
0.065
-0.052
-0.074
9
5.4
＞85~95
25×14
25
9
5.4
＞95~110
28×16
28
10
6.4
＞110~130
32×18
32
0.062
0.18
0
±0.031
-0.026
11
7.4
＞130~150
36×20
36
0
0.08
-0.062
-0.088
12
0.3
8.4
0.3
0.7
1
＞150~170
40×22
40
13
0
9.4
0
＞170~200
45×25
45
15
10.4
＞200~230
50×28
50
17
11.4
＞230~260
56×32
56
0.074
0.22
0
±0.037
0.032
20
12.4
1.2
1.6
＞260~290
63×32
63
0
0.1
-0.074
-0.106
20
12.4
＞290~330
70×36
70
22
14.4
＞330~380
80×40
80
25
15.4
2
2.5
＞380~440
90×45
90
0.087
0.26
0
±0.0135
-0.037
28
17.4
＞440~500
100×50
100
0
0.12
-0.087
-0.124
31
19.5
此工具的结果仅供参考！
