三角皮带轮参数及适用直径

Date：2025-05-21 HTML

保存结果我的结果

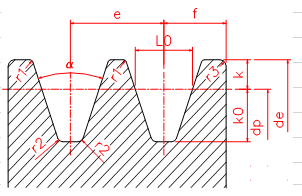

三角皮带轮参数及适用直径
型式	标称直径	α°	L0	k	k0	e	f	r1	r2	r3	三角皮带厚度
M	51～70	34	8.0	2.7	6.3	-	9.5	0.2～0.5	0.5～1.0	1～2	5.5
	71～90	36
	>90	38
A	71～100	34	9.2	4.5	8.0	15.0	10.0	0.2～0.5	0.5～1.0	1～2	9
	101～125	36
	>125	38
B	125～160	34	12.5	5.5	9.5	19.0	12.5	0.2～0.5	0.5～1.0	1～2	11
	160～200	36
	>200	38
C	200～250	34	16.9	7.0	12.0	25.5	17.0	0.2～0.5	1.0～1.6	2～3	14
	250～315	36
	>315	38
D	355～450	36	24.6	9.5	15.5	37.0	24.0	0.2～0.5	1.6～2.0	3～4	19
	>450	38
E	500～630	36	28.7	12.7	19.3	44.5	29.0	0.2～0.5	1.6～2.0	4～5	25.5
	>630	38

选定三角皮带型之一般标准
输出马力HP	圆周速度 M/SCC
＜2	A	A	A
2～5	B	B	A或B
5～10	B或C	B	B
10～25	C	B或C	B或C
25～50	C或D	C	C
50～100	D	C或D	C或D
100～150	E	D	D
>150	E	E	E

此工具的结果仅供参考！
